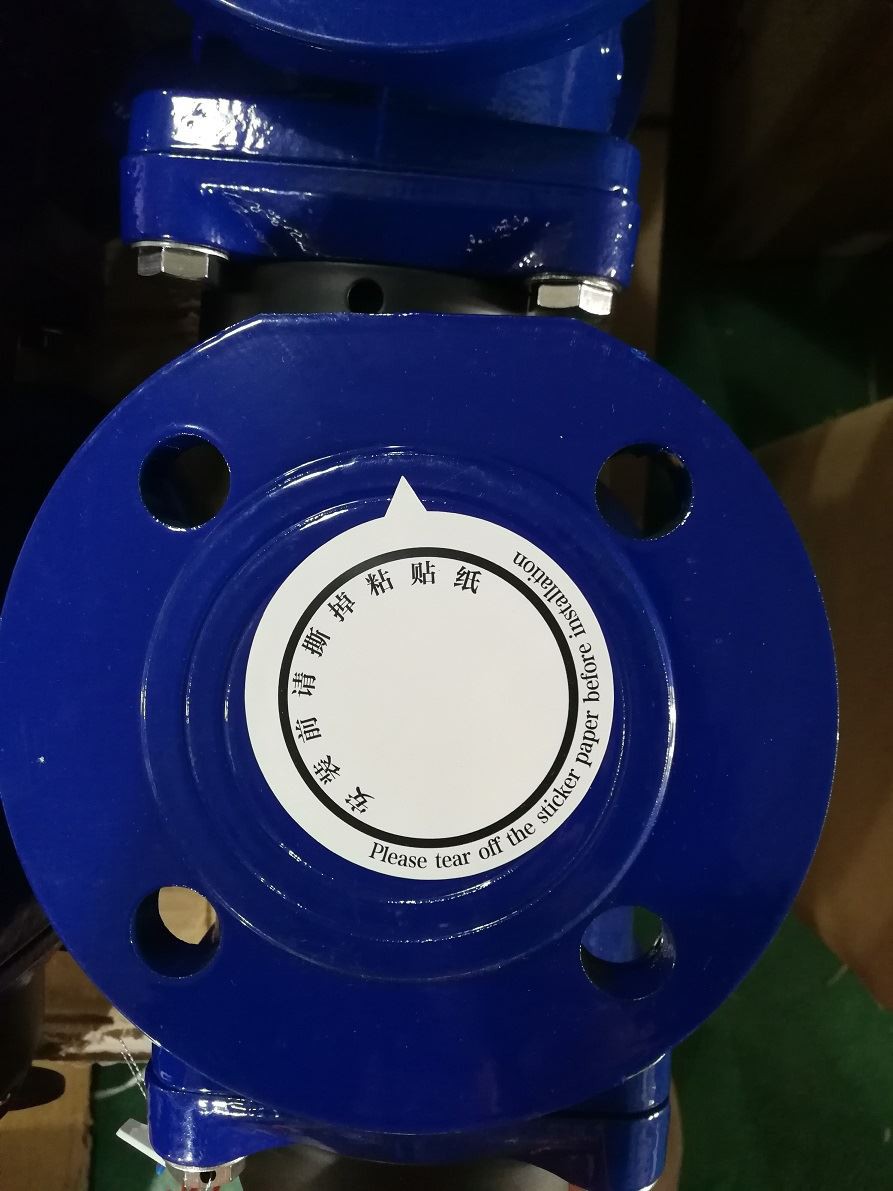

울트만 워터 미터 (클래스 B) DN 40mm ~ DN 600mm)
신청
40mm ~ 600mm 크기의 파이프라인을 통과하는 차가운 식수의 높은 흐름을 측정하기 위한 울트만 요소 물 미터입니다.
기능
* 자기 구동, 낮은 전송 저항.
* 밀봉 드라이 다이얼 레지스터는 명확한 판독을 보장합니다.
*측정 메커니즘은 검사, 유지 및 교체를 위해 신체에서 분리할 수 있으며 본체는 파이프라인에서 해체할 필요가 없습니다.
*교환 가능한 부품.

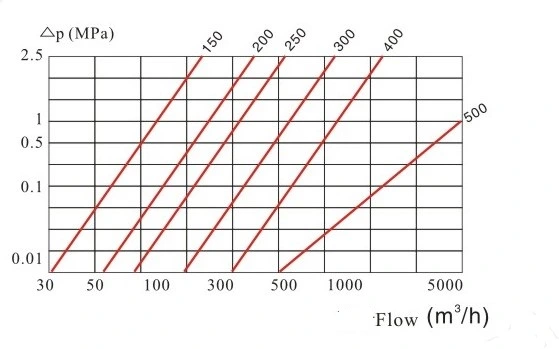

* 저압 손실. 긴 근무 수명.
*리드 스위치를 장착할 수 있습니다(레지스터는 회전할 수 없습니다). 표준 규정 준수 기술 데이터는 ISO 4064 클래스 B, R50, R63 및 R80 표준을 준수합니다.
근로 조건
수온: ≤50ºC 용 냉수 측정기
수온: 온수 측정기≤90ºC
수압: ≤1MPa 또는 1.6MPa 또는 4.0 MPa 옵션(10bar 또는 16bar r 40 bar 옵션)
설치 요구 사항
*미터는 수평, 수직 또는 경사 위치에 설치할 수 있습니다.
*레지스터 페이스가 위쪽으로 있는 수평 위치가 권장됩니다.
*파이프라인은 설치 하기 전에 플러시 해야 합니다.
*계량기는 작동 중에 지속적으로 물로 가득 차야합니다.
최대 허용 오차
Qmin(Q1)에서 Qt(Qt(Q2)를 제외한 하위 구역은 ±5%입니다.
Qt(2분기)부터 Qmax(Q4)를 포함한 상부 구역에서는 ±2%(차가운 물 미터)가 포함됩니다.
Qt(2분기)부터 Qmax(4분기)를 포함한 상부 구역은 ±3%(온수미터)입니다.
주요 기술 데이터 ISO4064 :2003 (이전 표준)
| 미터 크기 | 측정 | 최대 흐름 | 명목 흐름 | 과도기 흐름 | 최소 흐름 | 최소 독서 | 최대 읽기 | |
| 밀리미터 | 수업 | m³/h | m³ | |||||
| 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | |
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | |
| 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | |
ISO4064:2005에 따른 주요 기술 데이터(새로운 표준)
| 미터 크기 | 측정 | Q4 | Q3 | Q2 | Q1 | 최소 독서 | 최대 읽기 |
| 밀리미터 | R | m³/h | m³ | ||||
| 40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
| 50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
| 600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
치수 및 무게
| 미터 크기 | 길이 L | 너비 B | 높이 H | 연결 스레드 | ||
| 밀리미터 | 밀리미터 | D | 볼트 서클 디아 D1 | 연결 볼트 | ||
| 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 10대 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
