원격 판독 Woltman 수량계

Remote Reading Woltman Water Meter Class B/R80

애플리케이션

40mm ~ 600mm 크기의 파이프라인을 통과하는 차가운 음용수의 높은 유량을 측정합니다.

특징

* 자기 구동, 낮은 전송 저항.

*밀봉된 건조 다이얼 레지스터는 명확한 판독을 보장합니다.

*측정 기구는 본체에서 분리하여 점검, 유지, 교체할 수 있으며 본체는 파이프라인에서 분해할 필요가 없습니다.

*교체 가능한 부품.

* 낮은 압력 손실. 긴 작업 수명.

*리드 스위치 장착 가능(레지스터는'회전 가능).

표준 준수 기술 데이터는 ISO 4064 Class B, R50, R63 및 R80 표준을 준수합니다.

근무 조건

수온: 냉수 미터의 경우 ≤50ºC

수온: 온수 미터의 경우 ≤90ºC

수압: ≤1MPa 또는 1.6MPa 또는 4.0MPa 옵션(10bar 또는 16bar r 40bar 옵션)

설치 요구 사항

*미터는 수평, 수직 또는 경사진 위치에 설치할 수 있습니다.

*레지스터가 위를 향하도록 수평 위치를 권장합니다.

*배관은 설치 전에 세척해야 합니다.

*미터는 작동 중에 항상 물이 가득 차 있어야 합니다.

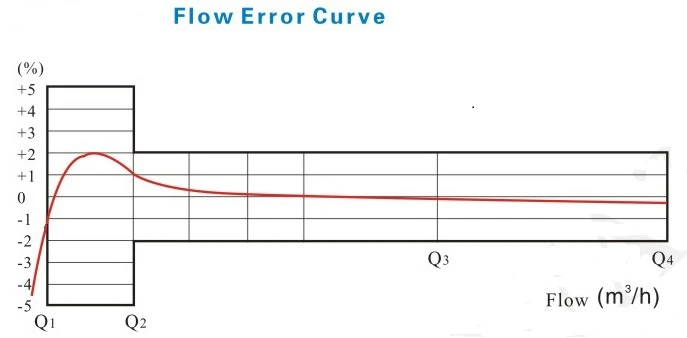

최대 허용 오차

Qmin(Q1)부터 Qt(Q2)까지 포함하지만 제외하는 하위 영역에서 ±5%입니다.

Qt(Q2)에서 Qmax(Q4)까지를 포함하는 상위 영역에서 ±2%(냉수 미터)입니다.

Qt(Q2)에서 Qmax(Q4)까지 포함하는 상위 영역은 ±3%(온수 미터)입니다. Hot Removable Woltman Water Meter Class B (40mm-600mm)

ISO4064:2003(구 표준)에 따른 주요 기술 데이터

미터 크기	자질	최대 흐름	공칭 유량	과도기적 흐름	최소 흐름	최소 읽기	최대 판독값
미터 크기	자질	최대 흐름	공칭 유량	과도기적 흐름	최소 흐름	최소 읽기	최대 판독값
mm	수업	m³/h				m³
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

ISO4064:2005에 따른 주요 기술 데이터(신규 표준)

미터 크기	자질	Q4	Q3	Q2	Q1	최소 읽기	최대 판독값
mm	R	m³/h				m³
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

치수 및 무게

Dimensions2

미터 크기	길이 L	폭 W	높이 H	연결 스레드
mm	mm			D	볼트 원 직경 D1	연결 볼트
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
