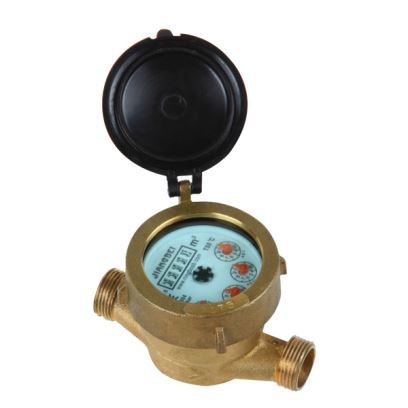

MID 인증 멀티 제트 수량계
(B종, C종, R80, R100, R125, R160)
생산 소개:
LXSG-E(Dn15mm ~ 65mm), areed 스위치 출력을 장착할 수 있는 콜드 건식 기계식 멀티 제트 수량계 시리즈. 15mm ~ 65mm의 다양한 바디 크기로 제공됩니다. 이제 이 수량계 시리즈에 대해 MID 인증을 신청하고 있습니다.
작동 원리:
멀티 제트워터 미터기를 통해 물이 흐르면 임펠러가 회전합니다. 임펠러의 속도는 물의 흐름에 비례합니다. 임펠러 회전수는 로터 멀티 제트워터 미터를 통과하는 물의 총량에 비례합니다. 표시 장치는 임펠러를 누적하여 총 회전 수를 멀티 제트 수량계를 통해 흐르는 물의 총량을 얻고 수량계의 다이얼에 입방 미터(m3)로 표시됩니다.
특징:
* 다중 제트 설계는 넓은 유량 범위에서 정확성과 단순성을 허용합니다.
* 마그네틱 구동 방식의 밀폐형 레지스터로 누수가 발생하지 않으며 물과 완전히 분리됩니다.
* 열악한 조건에서도 긴 수명과 유지 보수가 필요 없는 작동을 위해 설계되었습니다.
* 다중 제트 수량계를 미립자 손상으로부터 보호하는 일체형 스트레이너.
* 쉬운 설치.
* 요청 시 여러 길이 및 연결 가능.
* NonreturnValve(선택 사항).
* 펄스 출력 옵션: 리드 스위치; 홀 또는 비자성 금속판.
* 미터 본체: 황동, 플라스틱, 철 및 스테인레스 스틸 선택.
* 레지스터는 5개의 롤러와 4개의 포인터 또는 8개의 롤러와 1개의 포인터가 될 수 있습니다.
다이얼 플레이트 페이스:
설치 요구 사항:
*미터는 유량계 본체에 화살표가 가리키는 대로 레지스터가 위를 향하도록 수평 위치에 설치해야 합니다.
*파이프라인은 설치 전에 세척해야 합니다.
*미터는 작동 중에는 항상 물이 채워져 있어야 합니다.
최대 허용 오차:
Qmin(Q1)부터 Qt(Q2)를 제외한 하위 영역은 ±5%입니다.
Qt(Q2)부터 Qmax(Q4)까지 포함하는 상위 구역은 ±2%(냉수계)입니다.
Qt(Q2)에서 Qmax(Q4)까지 포함하는 상위 영역은 ±3%(온수 미터)입니다.
부속품:
각 수위계에는 하나의 세트 커플 링 옵션이 있습니다. 2 개 커플 링, 2 개 너트 및 2 개 개스킷
ISO4064:2003(구 표준)에 따른 주요 기술 데이터
ISO4064:2014에 따른 주요 기술 데이터(신규 표준)
치수 및 무게
